神奈川消防団第九分団第三班器具置場ほか1棟整備工事

  • 竣工年 | 2018年
  • 階数  | 地上2階
  • 延床面積| 49㎡
  • 構造種別| S造
  • 受注先 | abanba
  • 資料提供| ー

解析モデルアクソメ図

・本建築物は地上2階の建物である。

・構造種別は鉄骨造(S造)で、架構形式はX方向がブレース付きラーメン構造、Y方向が純ラーメン構造である。

・屋根面は乾式床、2階床はRCデッキスラブにより構成しており、屋根面はターンバックルブレースにより水平剛性を確保している。

・ 柱はH-150×150×7×10(SN490B)とし埋め込み柱脚とすることで地震時に生じるブレースからの変動軸力を十分負担できるよう配慮した。

・地盤調査結果より、基礎形式はべた基礎とし、支持層はGL-0.95m以深に分布する粘土質層とした。

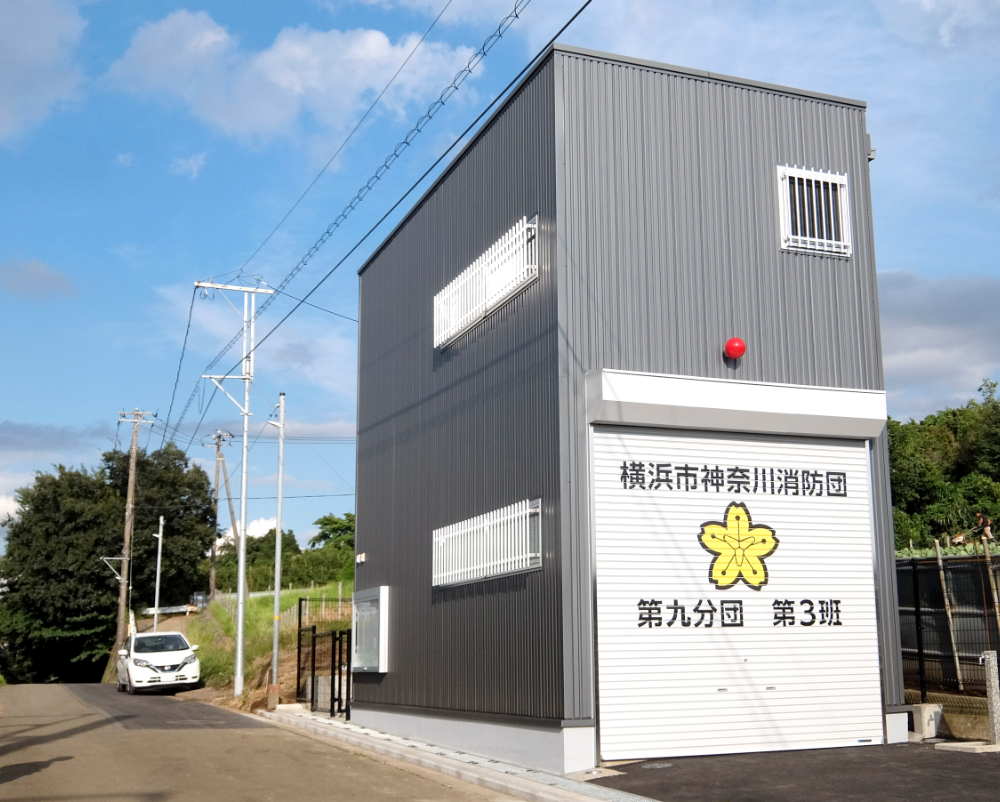

外観
